Proč se drátěná lana horizontální gravitace HGTU často lámou? Analýza kořenových příčin a praktický kontrolní seznam

2026-07-08 0 Nechte mi zprávu

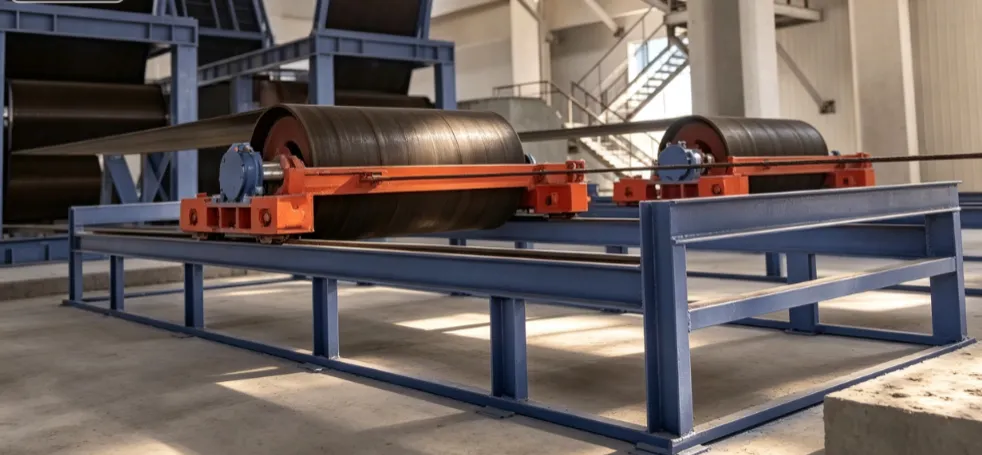

Horizontal Gravity Take-up (HGTU)

V těžkých systémech manipulace se sypkým materiálem náhlé selhání ocelového lana na aHorizontální gravitace (HGTU)je extrémně nebezpečný. Neočekávaný pokles protizávaží o hmotnosti několika tun má za následek nejen nákladné neplánované odstávky, ale také katastrofická bezpečnostní rizika. Proč se tato ocelová lana tak často přetrhávají? Níže je uvedeno 7 hlavních příčin selhání a praktický kontrolní seznam pro řešení problémů na místě.

A.7 Hlavní příčiny selhání ocelového lana při navíjení horizontální gravitace (HGTU)

1. Únavové selhání v ohybu

Drátěné lano zHorizontální gravitace (HGTU)je vystaven složitému střídavému namáhání, když opakovaně prochází přes kladky během provozu.

Poznámka: Vnitřní dráty jádra se obvykle opotřebovávají rychleji než vnější dráty. K této degradaci dochází hluboko ve struktuře, takže je při základních kontrolách povrchu vysoce skrytá.

2. Neoptimální poměr průměru kladky k lanu (poměr D/d)

Globální technické normy (jako CEMA) stanoví, že poměr průměru rozteče kladky k jmenovitému průměru lana (D/d) musí být alespoň 20:1 až 40:1. Poddimenzované kladky tlačí ocelové lano do příliš těsného poloměru, čímž exponenciálně zrychlují únavu v ohybu.

3. Nedostatečný bezpečnostní faktor a anomálie v tahu

Bezpečnostní faktor v tahu pro navíjecí ocelová lana na dopravnících pro manipulaci se sypkým materiálem by nikdy neměl být nižší než 5,5. Naopak nedostatečné napnutí způsobuje prověšení řemene během spouštění nebo vypínání, což vytváří masivní dynamické rázové zatížení, které lano přetrhne.

4.Mechanické opotřebení a vnitřní abraze

Trvalé tvrdé tření mezi ocelovým lanemHorizontální gravitace (HGTU)a opotřebené drážky řemenice nebo nesprávně nastavené vychylovací kladky neustále zmenšují plochu kovového průřezu a snižují její celkovou nosnost.

5. Koroze v drsném prostředí

Ve vlhkém, otevřeném nebo chemicky agresivním důlním prostředí způsobují vlhkost a korozivní prvky důlkovou korozi na povrchu kovu. To nejen zmenšuje nosnou plochu, ale také vytváří silné body koncentrace napětí, které urychlují únavové praskání.

6.Neadekvátní mazání

Bez pravidelného používání vysoce penetračních maziv pro ocelová lana dochází u vnitřních ocelových drátů k silnému suchému tření při zatížení, což vytváří intenzivní lokalizované teplo, mikrosvařování a rychlou degradaci lana.

7. Silné a časté šokové zatížení

Náhlé spouštění dopravníku, sekvence nouzového brzdění nebo náhlé zaseknutí materiálu ve skluzech generují okamžité špičkové napětí. Tato přechodná rázová zatížení se mohou snadno znásobit nad skutečnou mez pevnostiHorizontální gravitace (HGTU)drátěné lano.

B. Kontrolní seznam techniků údržby na místě

Kontrolní položka	Průmyslová norma a technická specifikace	Význam a účel
Komplexní periodická kontrola	Kombinovaná vizuální a hmatová kontrola	Zaměřte se na přerušené dráty, důlkovou korozi a lokalizované deformace, abyste zabránili náhlému přetržení lana
Měření ztráty vnějšího průměru	10 % Skutečná ztráta průměru opotřebení < 10 %	Podle ISO 4309 musí být lano okamžitě vyměněno, pokud je zmenšení průměru ≥ 10 %
Ověření průměru kladky	Poměr D/d ≥ 20:1 (doporučeno 30:1)	Zvětšením průměru kladky lze výrazně prodloužit životnost ocelového lana
Validace bezpečnostního faktoru	Bezpečnostní faktor ≥ 5,5	Zajišťuje, že ověřená pevnost ocelového lana vyhovuje normálnímu provozu i podmínkám spouštění a vypínání
Implementace standardního mazání	Specializované mazivo na ocelová lana s vysokou penetrací	Minimalizuje vnitřní tření a utěsňuje vlhkost. Mazání je hlavním úkolem údržby
Kontrola kladek a vodícího skluzu	Zkontrolujte opotřebení a nesouosost drážky	Deformace drážky (jako je opotřebení do tvaru V) skřípne ocelové lano, což povede k urychlenému excentrickému opotřebení
Sledování převozu	Ujistěte se, že pojezdová dráha je zcela bez jakéhokoli mechanického zablokování	Mechanické zablokování přímo přinutí ocelové lano, aby vydrželo několikanásobek jeho projektovaného zatížení
Založení provozních deníků	Zaznamenejte data instalace, postup počítání přerušených vodičů a intervaly výměny	Umožňuje technickému týmu identifikovat cyklické vzorce a implementovat prediktivní údržbu

C. Závěr a doporučení odborníků

1. Časté selhání ocelového lana vHorizontální gravitace (HGTU)systémů je zřídka náhodná nehoda – obvykle je to kombinovaný výsledek nesprávného počátečního výběru (jako jsou poddimenzované kladky a nedostatečný bezpečnostní faktor) a nedostatku řádné běžné údržby.
2. Baoding Ruileier Conveyor Equipment Manufacturing Co., Ltd., jako profesionální výrobce, který se hluboce specializuje na vysokokapacitní a vysoce výkonné těžební dopravníky a základní komponenty, se věnuje optimalizaci odběrových systémů pro globální těžařské klienty. Nabízíme:

· Ověření namáhání navíjecího systému a hodnocení únavy

· Výběr a přizpůsobení s vysokou kompatibilitou

ocelová lana a součásti kladek

·Technické konzultace o celém životním cyklu napínání

Sestavení zařízení

Pokud má váš dopravník problémy s přetržením ocelového lana, kontaktujte prosímRui Le'erMezinárodní tým technických služeb pro bezplatné technické hodnocení a přizpůsobená řešení.
